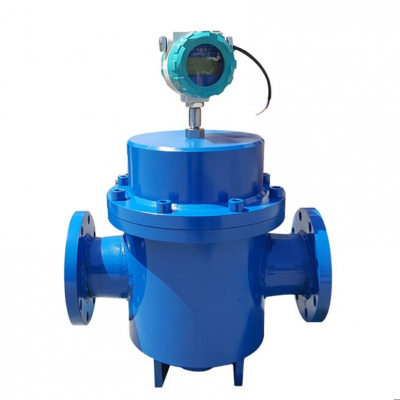

双转子流量计LSU-50,适用于稀油、轻质油、稠油、含砂量大

产品简介

LSU— 双转子流量计（以下简称流量计）属于国际上容积式流量计，也称为 UF —‖流量计或螺杆流量计。是用于管道中液体流量的测量和控制的仪表。

双转子流量计（以下简称流量计）属于国际上容积式流量计，也称为 UF —‖流量计或螺杆流量计。是用于管道中液体流量的测量和控制的仪表。应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门，特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示，字码直接读数并可配发讯器，输出电脉冲信号，远传到二次仪表或计算机，组成自动控制、自动检测和数据处理等系统。

产品特点

适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。

流量计通过的液体流量大，流量是同通径普通容积表的二倍左右。

使用寿命长，准确度高，可靠性强。

压内损失极小。

有线远传长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。

本安防爆IaⅡCT6（本质安全型）；隔爆dⅡBT6（隔爆型）；防护IP56。

工作原理

流量计的一对特殊齿型的螺旋转子直接啮合，无相对滑动，不需要同步齿轮。靠进、出口处较小的压差推动转子旋转。下图代表一对转子运转时的某一个横截面。同一时刻，每一个转子在同一横截面上受到流体的旋转力矩虽然不一样，但两个转子分别在所有横截面上受到旋转力矩的合力矩是相等的。因此两个转子各自作等速、等转矩旋转，排量均衡无脉动。螺旋转子每转一周可输出 8 倍空腔的容积，因此，转子的转数与流体的累积流量成正比，转子的转速与流体的瞬时流量成正比。转子的转数通过磁性联轴器传到表头计数器，显示出流过流量计（流过管道）的流量。

双转子(螺杆)流量计

双转子(螺杆)流量计是一种设计的容积式流量计，主要用于液体流量测量。其测量单元由两个旋状转子组成，它们的配合由一组的齿轮控制，如图2一5所示.结构上还可分为标准型双转子和轴向流动双转子两种形式，分别如图所示.

结论

双转子流量计的测量原理同上述各转子型流量计，流量计转子的旋转次数直接与通过流

量计的流体总量成正比。所以，只要将转子的转数通过齿轮机构传递到计数指示机构就可得

到流量值。

双转子流量计除有直读式计数器就地指示流量外，还可配接脉冲发生器，将正比于通过流量计体积流量的转子旋转次数转换成脉冲信号，可方便地与流量积算仪或计算机连接。

螺杆式流量计的结构与轴向流动双转子的结构有些类似，如图2一5c)所示.所以也有将螺杆式流量计称为双转子流量计的。实际上，双转子(biRotor)流量计原是国外biRotor的注册商品名，国内更多称螺杆流量计。
