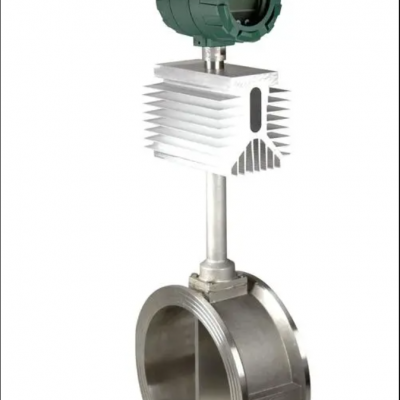

测量高温蒸汽使用插入式涡街流量计LUGB-200，可带温压补偿，积算仪

特点

结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

安装简单，维护十分方便。

检测传感器不直接接触被测介质，，寿命长。

输出是与流量成正比的脉冲信号，无零点漂移，精度高。

测量范围宽，量程比可达1：10。

压力损失较小，运行费用低，更具节能意义。

在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

应用，蒸汽、气体、液体的流量均可测量。

检定周期为二年。

涡街流量传感器应用内径范围为25-300mm（满管式）

插入式涡街流量传感器应用内径范围为350-1200mm(插入式)。

满管式测量液体精度为1%

测量蒸汽和气体精度为1.5% [3]

插入式测量液体精度为2%

测量蒸汽和气体精度为2.5%

被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式）

输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。

功能

表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。

全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。

的数字滤波和修正功能使流量测量更加可靠。

电池供电型无需外接电源既可连续工作两年以上。

点阵汉字液晶显示，使用操作更方便。

安装

管道情况

涡街流量计的安装要求有一定的前后直管段，常见情况如下（D为管道的直径）：

安装条件

传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游 和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。 [4]

安装液体传感器的附近管道内应充满被测液体。

传感器应避免安装在有强烈机械振动的管道上。

直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差 要≤3%，并不超过5mm。

传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
